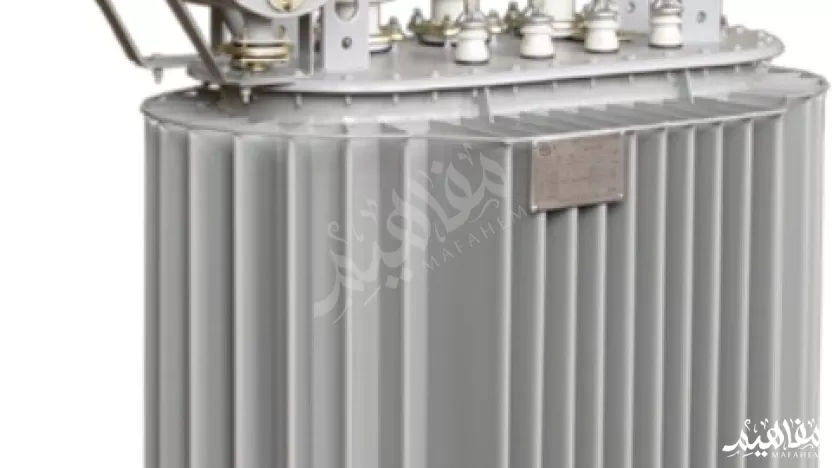

المحول يستخدم لخفض أو رفع قيمة

ما هو المحول الكهربائي؟

• المحول الكهربائي هو جهاز يُستخدم لتحويل الجهد الكهربائي من قيمة إلى أخرى بقيمة مختلفة، سواء بالرفع أو الخفض، ويُستخدم في أنظمة التيار المتردد (AC) فقط.
• يتكون المحول عادةً من: لفتين أو أكثر من الأسلاك (ملف ابتدائي وملف ثانوي)، وتُلف هذه الأسلاك حول قلب مغناطيسي حديدي يساعد على نقل المجال المغناطيسي بكفاءة عالية بين الملفين.

مكونات المحول الكهربائي

مكونات المحول الكهربائي الأساسية بسيطة ولكنها تؤدي وظيفة دقيقة جدًا، وهي تحويل الجهد الكهربائي من قيمة إلى أخرى، وإليك المكونات الرئيسية:

1. الملف الابتدائي (Primary Winding): هو السلك الذي يُوصل بمصدر الجهد الكهربائي، وعند مرور التيار فيه، يُنتج مجالًا مغناطيسيًا متغيرًا.
2. الملف الثانوي (Secondary Winding): هو السلك الذي يتلقى الطاقة من الملف الابتدائي عبر المجال المغناطيسي، ويُنتج فيه جهد كهربائي جديد (إما مرفوع أو مخفّض).
3. اللب الحديدي (Core): مصنوع من شرائح حديدية رقيقة معزولة، ويُستخدم لتوصيل المجال المغناطيسي من الملف الابتدائي إلى الثانوي بأعلى كفاءة ممكنة، ويزيد من كفاءة الحث الكهرومغناطيسي.
4. العزل الكهربائي (Insulation): يُستخدم لعزل الملفات ومنع حدوث تماس كهربائي، وضروري للسلامة ومنع فقدان الطاقة.
5. مادة التبريد (Cooling Medium) – في المحولات الكبيرة: مثل الزيت أو الهواء، وتُستخدم لتبريد المحول ومنع ارتفاع درجة حرارته.
6. غلاف خارجي (Enclosure): يحمي الأجزاء الداخلية من الغبار والرطوبة والصدمات.

بعض المحولات الكبيرة تحتوي على:

• مؤشرات حرارة
• صمامات أمان
• محولات ضبط (Tap Changer) لتعديل الجهد الخارج.

وظيفة المحول الكهربائي

وظيفة المحول الكهربائي هي تحويل الجهد الكهربائي من مستوى إلى آخر، سواء لرفع الجهد أو خفضه، دون أن يؤثر على القدرة الكهربائية، وإليك الوظائف الأساسية للمحول الكهربائي:

1. رفع الجهد (Step-up):

• المحول الرافع يقوم برفع الجهد الكهربائي من قيمة منخفضة إلى قيمة أعلى.
• الغرض: يُستخدم في محطات توليد الطاقة لزيادة الجهد قبل نقله لمسافات طويلة عبر خطوط الكهرباء، حيث يساعد ذلك في تقليل الفاقد الكهربائي أثناء النقل.

2. خفض الجهد (Step-down):

• المحول الخافض يقوم بخفض الجهد من قيمة عالية إلى قيمة منخفضة.
• الغرض: يُستخدم في محطات التوزيع لتوفير جهد مناسب للاستخدام المنزلي أو الصناعي، مثل تحويل الجهد من 220 فولت إلى الجهد المناسب لتشغيل الأجهزة الكهربائية.

3. نقل الطاقة بكفاءة:

• المحول الكهربائي يمكنه نقل الطاقة الكهربائية لمسافات طويلة بكفاءة، حيث أن رفع الجهد يساعد على تقليل الفاقد الناتج عن المقاومة في أسلاك النقل.

4. عزل الدوائر:

• في بعض المحولات (مثل المحولات العازلة)، يُستخدم لتحسين الأمان عن طريق فصل الدوائر الكهربائية عن بعضها البعض ومنع حدوث تلامس مباشر.

5. توفير جهد مناسب للمعدات:

• يساعد المحول على توفير الجهد المطلوب للمعدات الكهربائية التي تعمل بجهد معين، مما يضمن تشغيلها بشكل صحيح وآمن.

6. الحفاظ على التوازن في أنظمة الطاقة:

• يساعد المحول في ضبط مستويات الجهد في الشبكات الكهربائية لضمان استقرار النظام وتوزيع الكهرباء بشكل عادل وفعّال.

استخدامات المحول الكهربائي

إليكِ أهم استخدامات المحول الكهربائي في الحياة اليومية والصناعية:

1. نقل وتوزيع الكهرباء: تستخدم المحولات في شبكات الكهرباء لرفع الجهد عند النقل (لتقليل الفاقد)، ثم خفضه عند التوزيع للمنازل، مثال: من 11000 فولت إلى 220 فولت.
2. شواحن الأجهزة الإلكترونية: مثل شواحن الجوال واللابتوب، تحتوي على محولات صغيرة لتحويل الجهد العالي إلى جهد مناسب للجهاز (مثلاً من 220V إلى 5V أو 12V).
3. تشغيل الأجهزة الكهربائية المستوردة: بعض الدول تستخدم 110V وأخرى 220V، لذا تُستخدم محولات لضبط الجهد حسب نوع الجهاز.
4. في المصانع: تُستخدم المحولات في الأجهزة الصناعية لتوفير الجهد المطلوب لآلات مختلفة.
5. الأجهزة الطبية: الأجهزة الدقيقة مثل أجهزة الأشعة والرنين المغناطيسي تحتاج إلى جهد محدد وثابت يتم توفيره باستخدام محولات.
6. في أنظمة الطاقة الشمسية: لتحويل الجهد الخارج من الألواح الشمسية إلى قيمة مناسبة لتخزينه أو استخدامه.
7. في الإذاعة والاتصالات: تُستخدم محولات خاصة لعزل الدوائر ونقل الإشارات بجهد مناسب.
8. عزل كهربائي بين الدوائر: بعض المحولات تُستخدم لعزل دائرة كهربائية عن أخرى لحمايتها (يسمى "محول العزل").
